モンゴルの寒地にある地熱利用温室の自動制御システム導入
要約: モンゴルの極寒環境で稼働する地中熱温室の制御システムを解説。STC-1000温度コントローラーとリレーを使い、窓開閉と換気ファンを自動制御する配線方法を紹介。日中は地中に熱を蓄え、夜間にその熱を利用する仕組みで、省エネかつ安定した栽培環境を実現する技術的アプローチです。

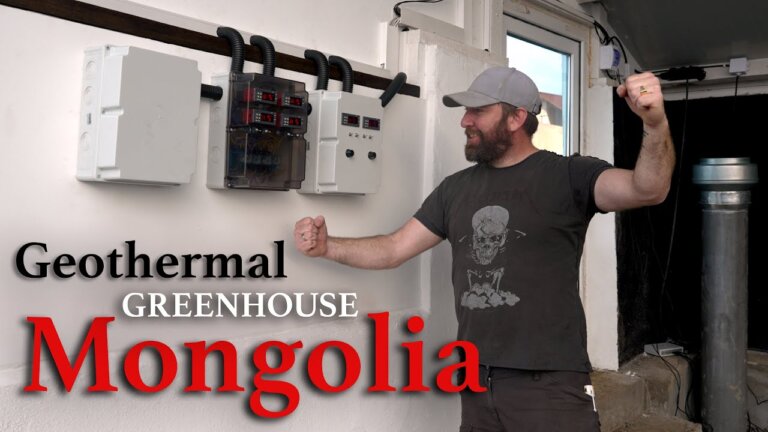

今回紹介するのは「Simple Wild Living」というチャンネルの動画です。モンゴルの過酷な寒さの中で、地熱エネルギーを活用した温室の温度管理システムを構築している様子を記録しています。
なるほど、地熱ですか。外気がマイナス12度という環境での挑戦ですね。特に技術的な構成で印象的だった点はどこでしょうか。
外気が氷点下でも温室内部は30度まで上昇するという、いわゆる「良い問題」が生じている点です。これを解決するために、地中への熱交換と窓の自動開閉を組み合わせた制御回路を自作しています。
30度というのは作物には暑すぎますね。冷却と保温のバランスをどう自動化しているのでしょうか。
STC-1000という汎用的な温度コントローラーを使い分け、日中はファンで熱を地下に送り込み、夜間は地中の熱を回収する仕組みです。さらに4つの窓にはリニアアクチュエーターを取り付け、温度に応じて開閉を自動制御しています。
市販のコントローラーを組み合わせるとのことですが、初期投資や労務コストの観点ではどう見えますか。
動画内では「安価に構築できる」としています。専門的な産業用制御盤ではなく、DIY向けの電子部品を配線しているため、設備費は抑えられています。ただし、配線作業自体には相当な時間がかかっているようです。
労務コストは無視できませんね。しかもモンゴル大学が興味を示しているとのことですが、これは研究目的の色合いが強いのでしょうか。
モンゴルでは初の試みとなるため、大学側がデータ取得に協力しています。実証実験としての側面があり、単なる趣味の範囲を超えていると言えます。
オフグリッドでの稼働を視野に入れているようですが、太陽光発電との整合性はどうですか。
将来的には太陽光インバーターへ接続予定ですが、現時点ではまだ接続していません。地熱の安定性は魅力的ですが、電力供給の確保が課題として残っています。
既存の温室リプレイスというより、追加投資に近い形ですね。採算が取れる規模感まで持っていくのは難しそうです。
商業生産というよりは、自給自足や小規模な家庭菜園における温度安定化の技術検証として捉えるのが妥当でしょう。
技術的な可能性は感じますが、ビジネスモデルとしての汎用性には議論が分かれそうです。
メリットと課題の両面がある技術ですね。導入を検討される際は、地域特性や規模を踏まえた慎重な判断が求められます。
地中熱を利用した温室の温度管理課題
外気温がマイナス12度から18度まで下がる過酷な環境でも、温室内部は30度まで上昇する現象が発生しています。この温度差は作物にとって好都合ですが、日中の過剰な熱を放置すると生育阻害やエネルギーの無駄遣いにつながります。解決策として、日中は温室の熱を地下に蓄え、夜間にその熱を回収する地中熱システムを導入します。このシステムにより、日中は冷却、夜間は加温という逆転した制御が可能になります。日本でも寒冷地の施設園芸で同様の課題があり、地中熱交換器の活用が注目されています。
STC-1000とリレーを用いた制御回路の設計
制御の中心となるのはSTC-1000という温度コントローラーです。この機器が設定温度に達した信号をリレーへ送信し、リレーが電源を切り替えてファンやリニアアクチュエーターを動作させます。動画では230ボルトの電源を12ボルトに変換し、STC-1000からの信号でリレーを駆動する回路を構築しています。リレーは電気的な信号を物理的なスイッチ動作に変換する部品であり、低電圧の制御信号で高電圧のモーターを安全に制御するために不可欠です。この構成により、温度変化に応じた自動的な換気と窓開閉が実現します。
リニアアクチュエーターによる窓の自動開閉
温室の4つの窓にはリニアアクチュエーター（直動式モーター）を設置し、自動開閉を可能にします。各窓には個別のSTC-1000と温度センサーを取り付け、窓ごとに設定温度を調整できるように設計されています。例えば、ある窓は25度で開き、別の窓は28度で開くといった細かな制御が可能です。リニアアクチュエーターへの過負荷を防ぐため、回路にはヒューズボックスを設置しています。この仕組みにより、温室内部の温度分布を均一に保ち、作物の生育環境を最適化します。
省エネファンと地下配管の設置ポイント
換気にはスウェーデン製の省エネファンを使用し、動作音は47デシベルと静音性に優れています。ファンは地下に埋設された配管に接続され、日中は温かい空気を地下へ送り込み、夜間は地下の熱を温室へ戻します。地下3メートルの地温は約8度に保たれており、これが冷却源および熱源として機能します。配管の接続部には専用ブラケットを用いて固定し、気密性を確保します。日本では地中熱交換器の施工コストが高いですが、既存の温室への後付け改修として検討する価値があります。
よくある質問（FAQ）
Q. 地中熱温室の制御にSTC-1000を使用する場合、リレーはなぜ必要ですか？
STC-1000は低電圧の制御信号しか出力できないため、高電圧で動作するファンやリニアアクチュエーターを直接駆動できません。リレーはSTC-1000からの信号を受け取り、電源回路を物理的にON/OFFすることで、安全かつ確実にモーターを制御します。これにより、制御回路と動力回路を分離し、機器の破損リスクを低減します。
Q. 温室の窓を自動開閉させるリニアアクチュエーターの配線で注意すべき点は何ですか？
リニアアクチュエーターはモーター負荷が大きいため、配線にはヒューズボックスを設置して過電流を防止します。また、各窓の動作を独立制御するために、STC-1000ごとに個別の温度センサーとリレー回路を構成します。配線は屋根裏などで束ねて固定し、振動や摩擦による断線を防ぐことが重要です。
Q. 地中熱システムで使用するファンはどのようなスペックを選ぶべきですか？
動画ではスウェーデン製の省エネファンを使用し、動作音を47デシベルに抑えています。静音性とエネルギー効率を重視し、地下配管の径に合わせた専用ブラケットで固定します。日本の寒冷地では、低温時の始動性や防錆処理が施された製品を選ぶと、長期間安定した運用が可能になります。
Q. 地中熱温室の地下配管はどの深さに設置するのが効果的ですか？
動画では地下3メートルの地温が約8度に保たれていることを確認し、配管をこの深さに設置しています。この深さの地温は外気温の影響を受けにくく、夏場の冷却と冬場の加温の両方に利用できます。日本では地域によって地温が異なるため、事前の地質調査や既存データの確認が推奨されます。
Q. 温室の温度制御システムを自作する場合、電気工事の資格は必要ですか？
230ボルトの商用電源を扱う場合、日本では電気工事士法に基づき、有資格者による施工または立会いが必要です。STC-1000やリレーなどの低電圧制御部分の配線はDIY可能ですが、電源接続部は安全基準を満たす必要があります。無資格での作業は火災や感電のリスクがあるため、専門業者に依頼するか、資格を取得することが必須です。
