アルドゥーノ制御による温室の自動環境管理
要約: 米国の学生プロジェクトで開発された、Arduinoマイコンを用いた自動温室の事例です。二酸化炭素濃度や温湿度をセンサーで監視し、ファンやヒーター、噴霧装置をリレー経由で自動制御します。市販部品を組み合わせた低コストな環境制御の具体例として、農業法人のIoT導入検討に参考になります。
今回は、ウィスコンシン工科大学の学生による「先端設計プロジェクト」として制作された、アルドゥーノ制御の自動温室システムの解説動画です。二酸化炭素濃度や温湿度、土壌のpH値といった環境パラメータを、複数のセンサーとリレー回路を用いて自動で調整する仕組みが紹介されています。
なるほど、学生プロジェクトとしてはかなり本格的な構成ですね。特に印象に残った具体的な制御要素はどこでしたか。
興味深いのは、土壌のpH調整に関する工夫です。通常は上昇剤と下降剤の両方を用意しますが、このシステムでは下降剤のみを使用しています。理由は、水道水のpHが8か9とアルカリ性寄りのため、そのまま給水することで自然に上昇効果が得られ、上昇剤を別途投入する必要がないからです。
あ、それはコスト削減に直結する視点ですね。薬品代の他に、上昇剤を常備しておく保管スペースや管理の手間も省けますから。
ええ。また、光環境の制御ではタイマーと照度センサーを併用しています。日没や日照不足時にLEDを点灯させますが、外の光が十分にあれば内部照明を消し、外部光のみを利用します。二酸化炭素濃度は0から10000ppmを計測できる赤外線センサーで監視し、リレー経由で電磁弁を開閉させて供給量を調整しています。
なるほど、省エネと自動制御の両立を重視した設計ですね。ただ、この規模で二酸化炭素のボンベを接続して運用する場合、ガス漏れなどの安全対策はどうなっているのでしょうか。
動画では、排気ファンや循環ファン、給気ファンという3つのファンを使って空気の入れ替えと循環を行っています。ただし、商業施設のような厳格な安全規格や、ガス供給源の設置場所に関する詳細な説明はありません。あくまで教育目的のプロトタイプとして、電気信号によるスイッチング制御のデモンストレーションに焦点が当てられています。
そうなんですね。実用化を考えると、安全性の担保が課題になりそうです。それに、ヒーターについては、当初計画していたニクロム線による加熱は、十分な電流を供給できるトランスがなく断念し、市販のヒーターをリレーで制御する方式に変更したとありました。
はい、自作部品から既製品への切り替えですね。これは、プロジェクトにおいて「技術的な理想」と「物理的な制約」のバランスを取る典型的な事例と言えます。研究開発では、既存の産業用コントローラーを使う方が安定的ですが、このプロジェクトではアルドゥーノの汎用性を活かした制御回路の構築そのものに意義があります。
確かに、市販の自動制御装置は高額ですから、初期投資を抑える意味では自作のメリットがありますね。ただ、故障時の保守性がどうなるかは気になるところです。
その通りです。グラフインターフェースで全センサーの状態をリアルタイム表示していますが、プログラムを書き換える知識がないと、現場での微調整が難しい面もあります。農業経営において、自動化の「導入コスト」と「運用維持のスキル要件」は、常にトレードオフの関係にあります。
数字としてはインパクトありますね。小規模で実験的な用途には向いているかもしれませんが、安定稼働を前提とした商用利用には、ハードウェアとソフトウェアの両面でさらなる堅牢性が求められるでしょう。
ええ。このシステムは、温室栽培の環境制御が、複雑な専用機器ではなく、オープンソースのハードウェアと適切なセンサー選定によって実現可能であることを示しています。一方で、長期間の信頼性や、環境負荷、そして安全基準への適合といった課題は、依然として残されています。
メリットと課題が明確な事例ですね。選択肢の一つとして、技術的な可能性を感じさせる内容でした。今日はここまでです。
Arduinoマイコンとリレーによる制御基盤
この自動温室の中枢には、Arduino Unoマイコンが採用されています。アナログ入力とデジタル入出力を備え、複数のセンサー情報を収集して機器を制御します。制御信号は8チャンネルのリレーボードを経由して伝達されます。リレーボードには電源とレギュレーターが接続されており、マイコンから送られる5Vの信号によって電子スイッチが作動します。これにより、高電圧を扱う機器への安全な制御が可能になります。日本でもArduinoは教育やプロトタイプ開発で広く使われており、既存の農業機械へのIoT追加検討において、この構成は低コストな検証手段として注目されます。
二酸化炭素濃度の自動調整システム
植物の光合成を促進するため、二酸化炭素濃度の管理が実施されています。タンクから供給される二酸化炭素は、ソレノイドバルブを介して温室内部へ導入されます。ソレノイドはリレーによってオン・オフ制御され、濃度を調整します。濃度の計測には、赤外線式CO2センサー「K30」を使用しています。このセンサーは0から10,000ppmの範囲を測定し、線形電圧出力を提供します。日本では二酸化炭素施肥が施設園芸で普及していますが、このような安価なセンサーとマイコンによる自動制御は、中小規模の生産現場でのコスト削減に寄与する可能性があります。
温湿度管理と換気・循環ファンの運用

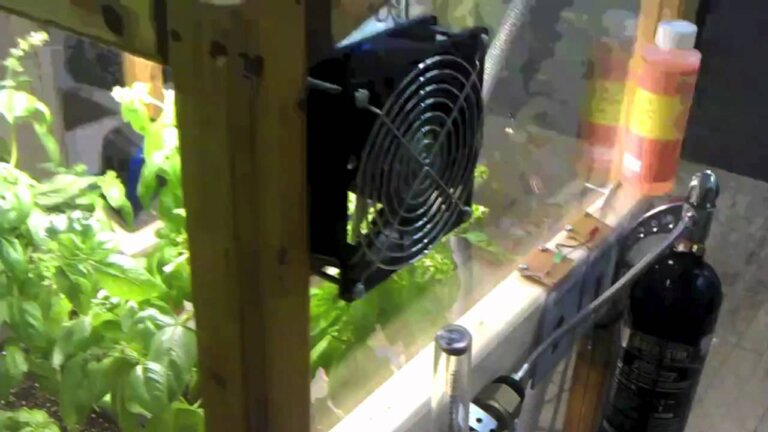

環境の温度と湿度は、DHT22センサーによって監視されます。温室内部の現状値と、外気取り込み口での値をそれぞれ測定し、最適な環境を維持します。換気と循環には3つのファンを使用します。排気ファンは熱気や過剰な湿気を排出し、循環ファンは二酸化炭素施肥時に作動して空気を均一にします。取り込みファンは新鮮な外気を導入します。温度上昇が必要な場合は、ニクロム線ではなく市販のヒーターを使用します。これは十分な電流を供給するトランスがないためです。日本の温室では暖房費が課題ですが、センサー連動による無駄のない暖房制御は省エネに直結します。
照明・水やり・pH管理の自動化
照明はタイマーで制御され、8時間の点灯と8時間の消灯を繰り返します。外部のルumenセンサーが十分な自然光を検知した場合は、人工照明を自動的に消灯して省エネを図ります。水やりと加湿には、ハンドスプレーボトルのノズルを流用したミストシステムが組み込まれています。ポンプから供給される水が噴霧され、湿度を調整します。土壌のpH調整には、水道水がアルカリ性であるため、pHダウンのみを添加する仕組みです。pHアップは不要と判断されています。このように、既存の資材を工夫して組み込むアプローチは、初期投資を抑えたい農業者にとって有益な知見です。
よくある質問（FAQ）
Q. この自動温室で使用されているCO2センサーの測定範囲と出力形式は何ですか？
使用されているのは赤外線式CO2センサー「K30」です。測定範囲は0から10,000ppmまで対応しています。出力形式は線形電圧出力となっており、Arduinoマイコンのアナログ入力端子で直接読み取ることが可能です。このセンサーは二酸化炭素濃度を正確に把握し、施肥制御のフィードバックデータとして機能します。
Q. 温室の照明制御において、自然光と人工照明の切り替えはどのように行われますか？
照明はタイマーにより8時間の点灯と8時間の消灯を繰り返します。加えて、ルumenセンサーが設置されており、外部から十分な自然光が入力されていると検知した場合は、人工照明を自動的に消灯します。これにより、植物に必要な光量を確保しつつ、電力消費を抑えることが可能です。
Q. 土壌のpH調整において、なぜpHアップ剤の添加が不要と判断されましたか？
使用されている水道水のpHが8または9とアルカリ性であるためです。植物栽培において酸性側に調整する必要がある場合、pHダウン剤のみを添加することで対応しています。pHアップ剤は必要ないと判断され、システムから除外されました。地域の水質により、この判断は異なる可能性があります。
Q. 温度上昇のためにニクロム線ではなく市販ヒーターが選ばれた理由は何ですか？
ニクロム線を加熱するには、十分な電流を供給するトランスが必要でした。しかし、プロジェクトでは適切なトランスを用意できなかったため、ニクロム線方式は実現不可能と判断されました。代わりに、リレー経由で制御可能な市販のヒーターが採用されました。これにより、既存の電源環境で安全に温度管理が可能になりました。
Q. 湿度管理に使用されているミストノズルはどのような資材から流用されていますか？
ミストノズルは、市販のハンドスプレーボトルから取り外されたものが流用されています。このノズルはホースに接続され、ポンプから供給される水によって噴霧されます。専用の農業用噴霧装置ではなく、身近な資材を活用することで、コストを抑えつつ効果的な加湿を実現しています。
