コンバインの内部構造と、その驚くべき効率性
要約: 現代のコンバインは、内部カメラやセンサーで穀物の状態をリアルタイム監視し、脱穀クリアランスやファン速度を自動調整します。John DeereやClaas等の最新機種は、予測型技術で収穫効率を最大化。日本のスマート農業導入における自動化の現状と、土壌圧縮対策としてのクローラ式走行のメリットを解説します。
今回紹介するのは「Sabin Mechanical Engineering」チャンネルの動画で、コンバインという巨大な機械がどのようにして作物を収穫し、処理しているのかを、内部構造から解説する内容です。特にトウモロコシや小麦の収穫工程における、機械工学的な工夫に焦点が当てられています。
なるほど、普段見ているコンバインの中身がどうなっているか、ですね。特に印象に残った部分はどこでしたか？

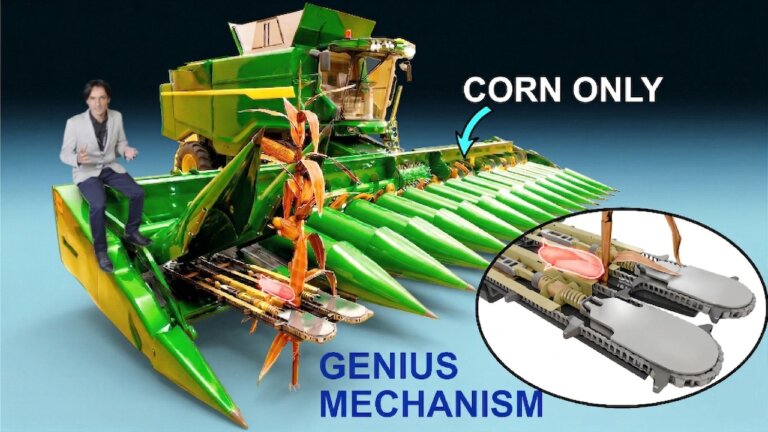

私が興味深かったのは、トウモロコシの収穫部分にある「スクエアバー」と呼ばれる回転機構です。間隔が広かった隙間が回転によって狭まり、茎を押し下げることで実だけを切り離す仕組みなんですよね。これにより、不要な茎葉を効率的に排除できるんです。
えっ、それは知らなかったです。茎を物理的に押し潰して実だけ取る、という発想自体が大胆ですね。
そうなんです。さらに小麦などの場合は、高速で振動するカッターが茎を切断します。このとき、リールが作物を機械側へ引き寄せながら切るので、植物が柔軟に曲がって切りにくくなる現象を防いでいるんです。
なるほど、切断時の「引き込み」が重要なんですね。現場では茎がしなってしまうのが課題だと聞きますが、機械側で対策しているのは合理的ですね。
そして核心部である脱粒機では、回転するシリンダーと凹状の板の間の隙間を調整することで、衝撃、摩擦、圧縮という3つの異なる物理的な力で粒を殻から外します。隙間が狭すぎると粒が潰れる「グラインディング脱粒」になり、広すぎると脱粒不足になるというバランスが重要なんですよね。
つまり、作物の種類や状態に合わせて精密な調整が必要だと。この調整を怠ると、収穫量の損失だけでなく、品質低下に直結しますね。
その通りです。また、分離された粒と不純物を分ける工程では、送風機を使って気流で比重差を利用しています。純度が高い粒と、まだ殻が付いている粒を遠心力や風圧で振り分け、後者を再処理に回すという仕組みです。
あ、それで思い出したんですけど、この一連の処理を一つの機械内で完結させているわけですよね。エンジンパワーは300から700馬力とのことですが、これだけの機能を持たせるための整備コストは相当高そうですが。
データで言うと、これらの機械は複雑なベルトやギアで駆動されており、部品点数も多いため、故障時の修理難易度は高いと言われています。ただし、その分、時間あたりの作業効率は人力の比ではないので、大規模経営では必須のツールですね。
規模次第で判断が分かれますね。小規模では投資対効果が薄いですが、大規模ではこれが無いと成立しない。地域や作物の特性によって、導入のメリットも大きく変わりそうです。
まさにそこが重要ですね。機械の性能そのものよりも、それをどう運用し、どこでコストを削減できるかが経営の鍵になります。
メリットと課題のバランスが難しい分野ですが、機械工学の粋を集めた構造自体は非常に面白いものでした。元動画もぜひご覧ください。
コンバインの「目」と「脳」：リアルタイム自動調整の仕組み
現代のコンバインは、単なる収穫機ではなく、高度なセンサー技術を持つ自律機械へと進化しています。動画では、John Deereの「Combine Advisor」やClaasの「Cemos」などの自動化システムが紹介されています。これらのシステムは、内部カメラで穀物の破損率や、後方排出センサーで穀物損失量をリアルタイムで監視します。
例えば、カメラが破損粒を多く検知すると、脱穀部（コンケーブ）のクリアランスを自動的に広げ、回転数を下げて優しく脱穀します。逆に、後方への穀物流出が多い場合は、クリアランスを狭め、より強力に脱穀を行います。この「フィードバック制御」により、作業者が常に微調整を行う必要がなくなり、熟練度に関わらず高品質な収穫が可能になります。日本でも主要メーカーが同様の自動調整機能を搭載しており、人手不足解消の鍵となっています。
脱穀の物理：衝撃・摩擦・圧縮の最適化とリスク管理
コンバインの心臓部である脱穀装置は、穀物を茎や殻から分離する物理的なプロセスを担っています。動画では、脱穀のメカニズムを「衝撃脱穀」「摩擦脱穀」「圧縮脱穀」の3つに分類して解説しています。
重要なのは、脱穀強度のバランスです。クリアランス（隙間）を狭くすると摩擦と衝撃が強まり、硬い作物や未熟な作物でも確実に脱穀できますが、隙間が狭すぎると「圧縮脱穀」が発生し、穀粒そのものを潰してしまいます。逆に隙間を広げると、大豆や乾燥豆類などデリケートな作物へのダメージは減りますが、脱穀漏れ（未脱穀）のリスクが高まります。最新の自動化システムは、この絶妙なバランスをセンサーデータに基づき、作物の状態に応じてミリ単位で調整します。
予測型収穫技術：作物が機械に入る「前」に設定を変える
従来のコンバインは、作物が機械内部に入った後に問題を検知して調整する「反応型（リアクティブ）」でした。しかし、最新の「予測型（プレディクティブ）」技術では、センサー融合技術を用いて、ヘッダー（刈取部）の前方にある作物の状態をスキャンします。
作物がフィードハウス（投入口）に入る「前」に、密度や湿度などのデータを取得し、脱穀回転数やファン速度などのパラメータを先回りして最適化します。これにより、機械内部での詰まりや品質低下を未然に防ぎます。日本では、農林水産省の「スマート農業実証プロジェクト」などで、こうしたAIを活用した自動運転トラクターやコンバインの導入が進んでおり、大規模経営体での効率化が期待されています。
土壌圧縮を防ぐクローラ式走行と多作物対応の汎用性
大型コンバインの重さは、土壌を圧縮し、翌年以降の作物の生育を阻害する要因になります。動画では、これを解決する「三角クローラ式（トラックス）」走行が紹介されています。タイヤ式と比較して接地面積が広いため、地面への圧力を分散させ、湿った土壌や傾斜地での沈み込みを防ぎます。
また、現代のコンバインは「1機多役」が基本です。ヘッダー（刈取部）を交換することで、小麦、大豆、トウモロコシ、ヒマワリなど異なる作物に対応します。さらに、内部設定（圧力、クリアランス、ファン速度など）も、選択した作物モードに応じて自動で切り替わります。日本では、水稲だけでなく、畑作作物の収穫にも対応できる汎用性の高い機種の導入が進んでいます。
収穫後の処理：残さの均一散布と湿度管理による品質保持
収穫後の残さ（わら）処理も自動化が進んでいます。コンバイン後部のチョッパーで残さを細断し、最大9メートルの幅で均一に散布します。風の影響を受ける場合、自動スワップシステムが散布方向を調整し、ムラを防ぎます。
また、収穫のタイミングを左右する「湿度センサー」も重要です。夕方以降、露により穀物の湿度が上がると、貯蔵中にカビが発生するリスクが高まります。センサーが許容値を超えると、オペレーターに警告を出し、収穫を一時停止させます。これにより、品質劣化を防ぎ、最適なタイミングでの収穫を管理します。日本でも、米の品質管理や乾燥コスト削減にこの技術が活用されています。
よくある質問（FAQ）
Q. コンバインの自動調整システムは、どのようなセンサーを使って品質を判断していますか？
内部カメラと後方排出センサーを使用します。カメラは穀粒の破損率を、後方センサーは未回収の穀物量をリアルタイムで検知します。破損が多い場合は脱穀クリアランスを広げ、流出が多い場合は狭めるなど、自動で最適化を行います。
Q. 脱穀クリアランスが狭すぎると、どのような問題が発生しますか？
「圧縮脱穀」が発生し、穀粒そのものが潰れて損傷します。動画では、クリアランスが狭すぎると摩擦と衝撃が強まりすぎるため、デリケートな作物では品質低下を招くと説明されています。適切な隙間調整が必須です。
Q. クローラ式コンバインは、通常のタイヤ式と比べてどのような利点がありますか？
接地面積が広いため、土壌圧縮を大幅に軽減します。これにより、湿った土壌や傾斜地での沈み込みを防ぎ、安定した走行が可能です。土壌の健全性を保つことで、長期的な収量維持に貢献します。
Q. コンバインの湿度センサーは、なぜ収穫停止の判断に使われるのですか？
穀物の湿度が高い状態で収穫・貯蔵すると、カビの発生や品質劣化のリスクが高まるためです。センサーが許容値を超えると警告を出し、オペレーターは湿度が下がるまで待機するか、収穫を中断して品質を守ります。
Q. 予測型収穫技術と従来の反応型調整の違いは何ですか？
反応型は作物が機械内部に入った後に問題を検知して調整しますが、予測型はヘッダー前方の作物状態をスキャンし、作物が投入される「前」にパラメータを最適化します。これにより、内部での詰まりや品質低下を未然に防ぎます。
