アルドゥイーノによる温室の高度な自動化システム
要約: 自作温室の自動化事例。アルドゥーノで内外温度・湿度を比較し、ルーバーを5%刻みで制御。地温センサーによる加温や、太陽熱で空気を循環させる簡易吸気管を用いた高精度計測を実現。電源はスイッチング方式へ更新し、安定稼働を図る。

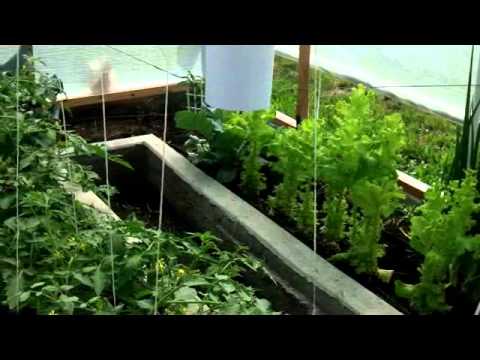

今回紹介するのは、チャンネル「instrumenttek」による温室の自動化プロジェクトの続編です。前回の小型温室からスケールアップし、アルドゥイーノ制御で開閉式のルーバーや床下加熱まで統合管理する様子を解説しています。
なるほど、小型版からの進化版ですね。特に印象的だったシステム上の改善点はどこですか。
電源設計の刷新です。以前はリニアレギュレーターを用いていましたが、今回はスイッチング電源を導入し、コンデンサでノイズ対策を施しています。これは大型化に伴う安定稼働に不可欠な変更ですね。
電源の安定性は重要ですね。ただ、スイッチング電源への切り替えは、初期投資や保守の観点でどう影響しますか。
コスト面では部品点数や設計の難易度が上がりますが、効率と信頼性は向上します。実運用では、停電復旧時の挙動やノイズ耐性が課題になりますよね。
たしかに。制御ロジックについても聞きたいです。単純なON/OFFではなく、段階的な制御を導入しているようですが。
はい。外部の温湿度と内部の温湿度を比較し、誤差に応じてルーバーを5パーセント刻みで調整します。急激な開閉を避け、緩やかに目標値へ収束させる設計です。
5パーセント刻みとは細かいですね。反応が遅すぎると、急な天候変化に対応しきれないリスクはありませんか。
そこが工夫のポイントです。通常は5分間隔で調整しますが、上限を超えた場合はファンを起動するフォールバック機能を持たせています。多段構えでリスクを分散しています。
フォールバック機能があるのは安心ですね。床下加熱の仕組みもユニークだと聞きましたが、詳細を教えてください。
車のブロックヒーターとポンプ、グリコール液を使い、土壌温度が設定を下回ると循環加熱を開始します。地上部の温度制御とは独立して動作させ、根域を直接管理しています。
根域の温度管理は作物の生育に直結しますから、効果は大きそうです。ただし、システム構成が複雑になりすぎている印象もありますね。
おっしゃる通りです。操作メニューも多岐にわたり、現場での設定変更には慣れが必要です。また、湿度センサーの設置位置による誤差対策にも工夫が見られます。
センサーの設置環境は再現性が難しい部分ですよね。このシステム、個人規模の温室向けの事例として参考になりそうです。
はい。大規模農業向けというよりは、小規模から中規模の温室で、手間を削減しながら品質を安定させたい層向けの設計と言えます。メリットと手間をどうバランスさせるか、判断が分かれるところですね。
確かに、導入効果は農場の規模や作物次第でしょう。興味深い事例ありがとうございました。
内外環境を比較したルーバー制御の仕組み
このシステムは、温室内部と外部の温度・湿度センサーからのデータをアルドゥーノで比較し、換気用ルーバーを制御する。外部が雨や低温で高湿度の場合、換気が逆効果になるため、外部環境の監視が不可欠だ。制御はポテンショメータ付きアクチュエータを使用し、目標値に対し5%刻みで開閉角度を調整する。1回の動作時間は5分間隔で設定され、目標に達するまで段階的に動作を繰り返す。この緩やかな制御により、急激な環境変化を避け、植物へのストレスを軽減する設計となっている。
太陽熱を利用した高精度な計測技術
温室内部の温湿度計測では、センサー自体の発熱や空気の停滞による誤差が課題となる。動画では、白い管と黒い管を組み合わせた簡易吸気装置を採用した。太陽熱が黒い管を加熱し、上昇気流によって新鮮な空気をセンサー部分へ引き込む仕組みだ。これにより、ファン等の動力を使わずに、常に正確な環境データを取得できる。この手法はコストを抑えつつ、計測精度を高める有効な手段として紹介されている。日本でも、既存の換気設備と組み合わせたセンサー配置の工夫に応用可能である。
地温管理と給水システムの連動
地中約45センチメートルに埋設した防水処理済みセンサーで地温を監視し、設定値を下回ると車用ブロックヒーターとポンプによる循環加温システムが作動する。地温制御は気温・湿度制御とは独立しており、根域の温度を安定させる役割を担う。給水は電磁弁と点滴ホースを用いて行い、1日3回などのスケジュールで自動制御される。また、日没判定には光センサーではなくリアルタイムクロック（RTC）を採用し、天候に左右されない安定した時間管理を実現している。
電源設計の更新と運用の利便性
従来のリニアレギュレータからスイッチング電源へ変更し、発熱を抑えつつ安定した電力供給を確保した。フィルター用コンデンサを追加し、ノイズ対策も施している。運用面では、アルドゥーノへの接続を毎回行うのではなく、本体のスイッチ操作で目標温度や給水時間などのパラメータを調整可能にした。データ取得機能も備わり、温室から約45メートル離れた場所でも無線経由で状態を確認できる。このように、現場での調整作業を簡略化し、維持管理の負担を減らす工夫が凝らされている。
よくある質問（FAQ）
Q. 温室のルーバー制御でよくある失敗は何ですか？
外部環境を考慮せず、内部湿度だけで換気を行うことです。雨や低温時に換気すると、温室内部が冷やされたり、結露の原因になったりします。動画では、外部温度・湿度センサーを追加し、外部条件が許容範囲内の場合のみルーバーを開けるロジックを採用しています。これにより、不要な換気を防ぎ、適切な環境維持を実現しています。
Q. 温湿度センサーの計測精度を高めるにはどうすればよいですか？
センサーを直射日光や停滞した空気に置かないことです。動画では、太陽熱で上昇気流を生み出す黒い管と白い管を組み合わせた簡易吸気装置を使用しています。これにより、ファンを使わずに常に新鮮な空気をセンサーへ供給し、正確な測定を可能にしています。動力を使わないため、コストを抑えつつ高精度なデータ取得が実現できます。
Q. 地温加温システムはどのように構成されていますか？
地中約45センチメートルに埋設した防水センサーで地温を監視し、設定値を下回ると車用ブロックヒーターとポンプが作動します。グリコール液を循環させて地温を上げます。このシステムは気温・湿度制御とは独立しており、根域の温度を安定させるために単独で動作します。過加熱を防ぐため、地温のみを基準とした制御ロジックが採用されています。
Q. 日没や給水時間の判定には何を使っていますか？
光センサーではなく、リアルタイムクロック（RTC）を使用しています。光センサーは天候や汚れの影響で誤作動しやすく、校正の手間がかかります。RTCは時刻に基づいて動作するため、曇天でも安定した日没判定と給水スケジュール管理が可能です。これにより、天候に左右されない確実な自動給水運用が実現できます。
Q. 制御パラメータの調整はどのように行いますか？
アルドゥーノへパソコンを接続せず、本体のスイッチ操作で調整可能です。スイッチを長押ししてメニューに入り、目標温度や給水時間、ルーバーの動作間隔などを設定します。現場で簡単にパラメータを変更できるため、作物の成長段階や季節に応じた柔軟な環境制御が行えます。この設計により、専門知識がなくても運用中の微調整が可能になります。
