高解像度PCB検査における境界アーティファクト対策：TA-TM手法の効果検証
📄 論文サマリー
著者：Mohammad Alijanpour Shalmani、Alale Rezvani Boroujeni、Ali Amini、Jiann Shiun Yuan
発表：arXiv（コンピュータビジョン）／2605.24726v1
公開日：2026年05月23日
✨ 本論文の新規性
- タイルベース推論における学習・推論スケールの一貫性を重視したアプローチを提案
- 境界領域の検出精度を向上させるTopology-Aware Tile Merging（TA-TM）を導入
- 再学習不要な軽量な後処理手法として、既存のPCB検査パイプラインへの適用が可能
論文の主張: 高解像度PCB画像の検査において、境界での欠損を抑えるためのタイル推論とTA-TM手法を用いることで、従来手法に比べて小缺陷の検出率が大幅に向上。
今回の論文は、高解像度のPCB画像における欠陥検出の手法を改善するものです。特に、画像をタイルに分割して検出を行う際の境界部分での問題を解決するための手法を提案しています。
なるほど、画像を細かく分割して処理するんすか。それ、実際の現場ではどういった問題が起きるんですか？
例えば、画像全体を一度に処理する場合、欠陥が小さすぎて検出できなくなる「解像度の崩壊」が起こります。一方で、タイルに分割する方法では、境界部分にアーティファクトが生じて、欠陥が分割されたり、見逃れたりするケースがあります。
それは想像以上に厄介ですね。でも、それってアーキテクチャの改善じゃなくて、前処理の手法の問題なんですか？
そうです。この論文では、検出器のアーキテクチャではなく、推論の戦略に注目しています。特に、タイルの境界部分の検出結果を、隣接タイルとの整合性を使って調整する「Topology-Aware Tile Merging（TA-TM）」という手法を紹介しています。
おお、それって再学習とか不要で、既存のシステムにも適用できるんすか？
はい、そうなんです。TA-TMは再学習を必要とせず、既存の検出器でもそのまま適用可能です。これは、導入コストを大幅に削減する点で、実務的な利点があります。
それって、導入が簡単そうですね。でも、実際にどのくらいの精度が上がるんでしょうか？
データセットの評価では、TA-TMを適用することで、境界領域の再現率が約26〜63％から70〜100％に向上し、小さな欠陥の検出率も46〜100％まで回復しました。
なるほど、効果は結構大きいですね。でも、タイルの重複率を上げると計算コストが増えるんすか？
はい、タイルのオーバーラップを増やすと、計算コストは増加します。しかし、論文では128ピクセルのオーバーラップで、性能が大きく向上していることが示されています。
データの規模とか、訓練の条件によっては効果が変わるんでしょうか？
そうです。論文では、訓練データと推論時の解像度を一致させることの重要性も指摘しています。例えば、640×640のタイルで訓練したモデルは、タイル推論でも高い精度を維持します。
それは、モデルの設計にも影響するんすかね。
はい、モデルの設計だけではなく、推論の戦略も重要です。これは、画像の規模や解像度に応じた柔軟な処理方法を提供する、という点で、応用範囲が広いと言えるでしょう。
背景と課題

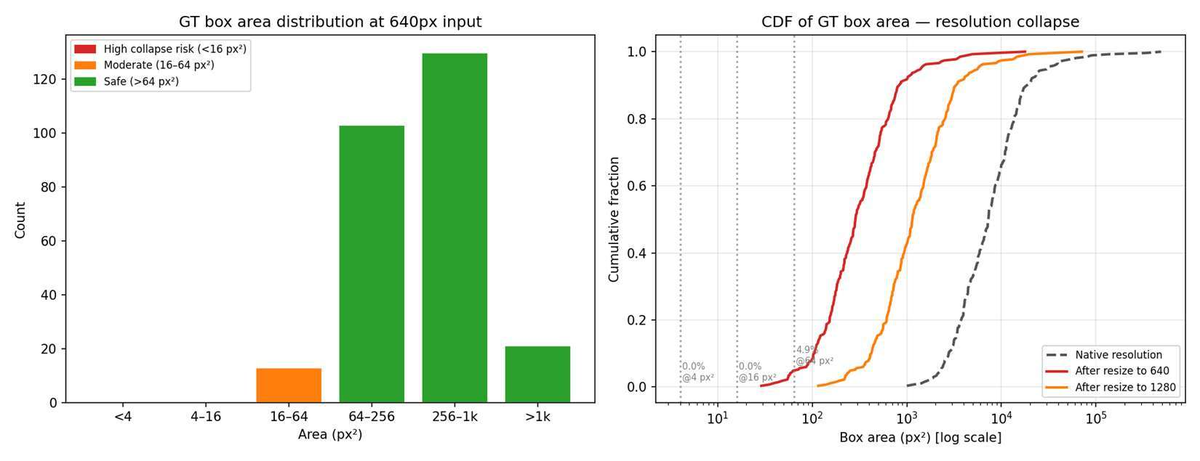

高解像度のPCB（印刷基板）画像を用いた自動検査では、従来の手法が解像度崩壊を引き起こす問題がある。特に、全画像を固定サイズにリサイズして推論を行うと、マイクロスケールの欠陥が数ピクセルに縮小され、検出が困難になる。本研究では、タイルベース推論を用いることで局所情報を保持しつつ、境界での欠損を補正する手法を提案する。
手法・アプローチ
本研究では、学習と推論のスケールを一致させるためのタイルベース学習を採用し、YOLO12nを用いた検出モデルを構築。さらに、境界に近い検出結果に対して、隣接タイルとの一致度を用いて信頼度を調整するTopology-Aware Tile Merging（TA-TM）を導入。TA-TMは再学習不要で、既存の検出パイプラインに容易に組み込める。
実験結果
PCB-DefectとHRIPCBという2つのデータセットを用いて評価した結果、TA-TMを適用することでmAP@50が0.722（PCB-Defect）および0.936（HRIPCB）と、従来手法に比べて大幅に向上。特に境界領域の再現率が、26%から70%以上に改善された。また、小缺陷（64px²未満）の再現率も、従来手法の0%から最大100%まで回復した。
意義・応用可能性
本手法は、高解像度画像を扱う工業検査分野において、特にPCBの微細欠陥検出に有効である。既存の検出器に適用可能であり、再学習が不要なため、実際の生産ラインへの導入が容易である。日本における電子部品製造現場での応用が期待される。
限界と今後の課題
本手法は、境界領域の検出精度向上に有効であるが、完全に境界の問題を解消するわけではない。また、タイルの重複領域を処理するための計算コストが増加するという課題がある。今後の改善として、より複雑な境界連続性を考慮した拡張が考えられる。
日本での適用可能性
日本では、電子機器製造業におけるPCB検査が非常に重要視されている。本手法は、特に高精度な欠陥検出を求めるスマート工場や自動化された検査ラインに適用可能である。既存のAOIシステムにTA-TMを組み込むことで、検出精度の向上が期待できる。
📊 本論文の主な指標
参考論文
本記事は以下のarXiv論文を参考に、日本語に解説したものです。詳細は元論文をご覧ください。
– タイトル: From Full Boards to Tiny Defects: Scale-Aware Tile Inference with Topology-Aware Merging for High-Resolution PCB Defect Detection – 著者: Mohammad Alijanpour Shalmani, Alale Rezvani Boroujeni, Ali Amini, Jiann Shiun Yuan – 発表日: 2026-05-23 – arXiv ID: 2605.24726v1 – カテゴリ: cs.CV
