商業用温室の設計と自動化システム
要約: VersaTube Building Systemsが解説する商業温室の設計要点。20年間の施工実績に基づく、断熱パネルの気密性、自動制御による温湿度管理、そして光透過率を最大化する構造設計について詳述。日本での導入を検討する際の技術的基準として参考になる。

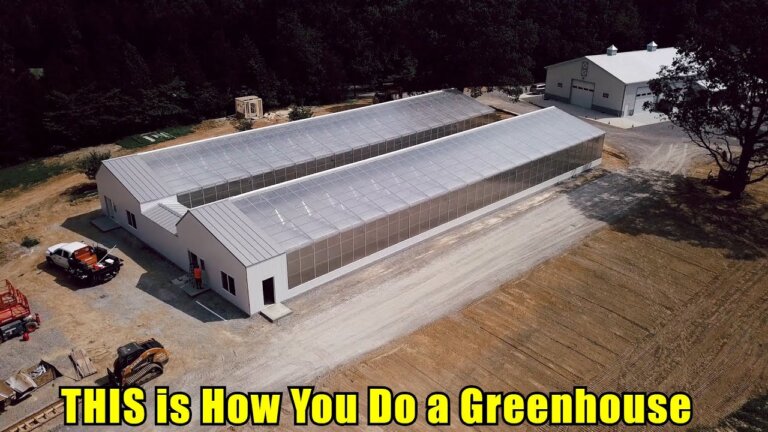

今回は、VersaTube Building Systemsによる商業用温室の建設解説動画を取り上げます。30フィート×157フィートの温室2棟を、中央の通路で連結した構成ですね。単なる箱物ではなく、環境制御システムまで統合した設計思想が興味深いです。
なるほど、規模感はしっかりしていますね。特に印象に残った設計上の工夫はどこでしたか？
屋根の形状です。北側の壁に光を届けるため、傾斜角を意図的に変えています。これにより、夏至の日の光を北壁の4フィート上部まで直接届かせることが可能になります。日照不足になりがちな北側スペースの活用が期待できます。
光の取り入れ方まで計算されているのですね。設計の自由度が高い印象です。
さらに、温度や湿度を自動制御するシステムが組み込まれています。3000 PSIの霧噴霧システムや、5つの吸気ルーバー、12基の排気ファンなどが連携します。設定した環境条件を維持するために、シャッターやファンが自動で開閉します。
自動化の範囲が広いですね。労務コストの削減には繋がりそうです。ただ、初期投資が相当にかかりそうです。
断熱材には、26ゲージの金属で挟んだ4インチ厚の閉胞発泡ウレタンパネルを使用しています。R20という高い断熱性能を実現し、気密性も確保しています。ネジが露出しない構造のため、漏水リスクも低減されています。
素材へのこだわりを感じます。断熱性能が高いと、暖房費の抑制に直結しますね。ROIの計算がしやすそうです。
換気システムも工夫されています。6基の36インチ排気ファンと6基の24インチファンに加え、上部にも2基設置しています。最大で90平方フィート相当の換気能力を持ち、必要に応じて同時運転が可能です。
換気能力は十分ですね。ただし、この規模で稼働させる場合、電力コストが気になる点です。
植物の健全な育成のため、振動ファンも導入されています。風に揺られるような状態を作り出し、植物の茎を強く育てる効果が期待できます。また、遮光スクリーンは上部の熱を保持し、夜間の温度低下を防ぐ役割も果たします。
単なる生産だけでなく、品質管理まで視野に入れているのですね。市場での差別化に繋がりそうです。
この動画では、具体的な収益モデルは示されていません。導入の成否は、栽培作物の単価や地域気候、エネルギー価格に大きく左右されるでしょう。技術的には高機能ですが、採算性の検証が不可欠です。
確かに、技術と採算は別の話ですね。導入判断は、各農家の経営戦略次第といったところでしょうか。今日はここまでです。
効率的な動線と制御室の配置
この施設は幅30フィート（約9.1メートル）、長さ157フィート（約47.8メートル）の温室2棟を、幅10フィート（約3メートル）の通路で連結した構造です。入口から温室本体までの間に、幅80フィート（約24.4メートル）のヘッドハウス兼通路を設け、中央の10×20フィート（約3×6メートル）の空間にすべての制御機器を集約しています。ここには水フィルターや3,000 PSIの霧発生ポンプ、機能制御ボックスが設置され、作物ごとに最適な温度や湿度をプログラム可能です。設定した条件に基づき、換気扇やルーバー、日よけ網が自動で開閉し、環境を維持します。この集中管理方式により、作業員は温室内部に入らずとも環境調整を行えます。
断熱性と気密性を両立する壁材
壁面には、アーカンソー州Whip社製の断熱金属パネルを採用しています。厚さ4インチ（約10センチ）の閉胞発泡ウレタンを26ゲージの鋼板で挟んだ構造で、R値20の断熱性能を発揮します。パネル同士はダブルタンアンドグルーブ方式で接合され、非硬化性シーラントが充填されることで、隙間からの空気や虫の侵入を遮断します。外観には露出したネジが見えず、トリム部分のリベットのみで固定されるため、雨漏りのリスクを低減し、清掃性も向上しています。この気密構造により、内部を正圧に保つことで、外部からの粉塵や花粉、害虫の侵入を防ぐことが可能です。
均一な温度分布を実現する換気システム
換気システムは、西側と南側に設置された2つの暖房装置と連動するファンで構成されます。ファンは下向きに傾斜しており、暖房装置から熱を順次押し出すことで、施設内にホットスポットやコールドスポットが発生しないよう均一な温度分布を作ります。また、成長中の植物に風を当てて茎を強化するための振動ファンも設置されています。西端には合計約90平方フィート（約8.4平方メートル）の排気能力を持つ6台の36インチファンと6台の24インチファン、上部排気用ファン2台を備えています。これらが同時に稼働すると、施設内に時速15マイル（約24キロメートル）の風速を生み出し、湿壁と連動して温湿度を制御します。
光透過率を最大化する構造設計
南側の壁と屋根には、三重構造のポリカーボネートパネルを使用しています。これは市販品の中で最も厚く、耐久性と断熱性に優れています。パネルの接合には専用アルミチャンネルを用い、切断時にはアブラシブカッターを使用することで、粉砕片がパネル内部のストロー状構造に詰まるのを防ぎます。構造材にはVersaTubeという特殊な形状の鋼管を採用し、従来の角材やH鋼に比べて光の遮断を最小限に抑えています。これにより、施設内の各平方フィートから放射熱を効率的に透過させ、作物への光供給を最大化します。
日射角度に対応した屋根形状
屋根形状は、東西方向に設置され、南北に傾斜を持つ設計です。標準的なピッチでは北壁上部約10フィート（約3メートル）で光が遮断されるため、幅30フィートの施設では外側24フィートを3/12ピッチ、内側を9.5/12ピッチに変化させています。このオフセット勾配により、夏至の6月21日に太陽が最も北に位置した際でも、北壁の4フィート（約1.2メートル）の高さまで直射日光を届けることができます。また、屋根裏の空間を利用した日よけ網システムにより、夏季は熱を外部へ排気し、冬季には熱を保持して内部温度の低下を抑制します。
よくある質問（FAQ）
Q. この温室の断熱パネルの厚さとR値はどれくらいですか？
断熱パネルの厚さは4インチ（約10センチ）で、R値は20です。閉胞発泡ウレタンを26ゲージの鋼板で挟んだ構造で、ダブルタンアンドグルーブ方式とシーラントにより気密性を確保しています。これにより、外部からの熱の侵入や内部の熱の流出を効果的に抑制し、空調エネルギーの削減に貢献します。
Q. 換気システムはどの程度の風速を生み出せますか？
西端に設置された合計約90平方フィート（約8.4平方メートル）の排気ファンが同時に稼働した場合、施設内に時速15マイル（約24キロメートル）の風速を発生させることができます。この風速は、湿壁システムと連動して湿度を制御し、夏季の高温対策として機能します。自動制御により、必要に応じてファン台数を調整します。
Q. 屋根の形状は光の取り入れ方にどのような影響を与えますか？
屋根は外側24フィートを3/12ピッチ、内側を9.5/12ピッチに変化させるオフセット勾配を採用しています。これにより、夏至の6月21日に太陽が最も北に位置した際でも、北壁の4フィート（約1.2メートル）の高さまで直射日光を届けることができます。標準的なピッチでは北壁上部で光が遮断されるため、この設計で光の均一性を高めています。
Q. ポリカーボネートパネルの切断方法にはどのような工夫がありますか？
パネルの切断には、通常のサーキュラーソーではなくアブラシブカッターを使用します。サーキュラーソーでは粉砕片がパネル内部のストロー状構造に詰まり、光の屈折や外観の劣化を引き起こすためです。アブラシブカッターは粉砕ではなく溶融させることで、内部への異物混入を防ぎ、長期的な光透過率の維持を実現しています。
Q. 植物の茎を強化するための換気機能はありますか？
はい、振動ファン（オシレーティングファン）を設置しています。これらのファンは単なる換気用ではなく、成長中の植物に風を当てて茎を揺らすことで、風による自然なストレスを与えます。これにより、植物の基部が強化され、倒伏しにくい丈夫な株に育ちます。自動制御システムと連動して、適切なタイミングで稼働します。
